一、PROFIBUS – DP用于現場層的高速數據傳送。（DP電纜顏色：紫色）

主站周期地讀取從站的輸入信息并周期地向從站發送輸出信息�？偩�循環時間必須要比主站（PLC）程序循環時間短。除周期性用戶數據傳輸外，PROFIBUS-Dp還提供智能化設備所需的非周期性通信以進行組態．診斷和報警處理。

1、傳輸技術：RS－485雙絞線．雙線電纜或光纜。波特率從9.6K bit/s到12M bit/s。

2、總線存�。焊髦髡鹃g令牌傳遞，主站與從站間為主－從傳送。支持單主或多主系統�？偩�上最站點（主－從設備）數為126。

3、通信：點對點（用戶數據傳送）或廣播（控制指令）。循環主－從用戶數據傳送和非循環主－主數據傳送。

4、運行模式：運行．清除．停止。

5、同步：控制指令允許輸入和輸出同步。同步模式：輸出同步；鎖定模式：輸入同步。

6、功能：DP主站和DP從站間的循環用戶有數據傳送。各DP從站的動態激活和可激活。DP從站組態的檢查。強大的診斷功能，三級診斷診斷信息。輸入或輸出的同步。通過總線給DP從站賦予地址。通過部線對DP主站（DPM1）進行配置，每DP從站的輸入和輸出數據最大為246字節。

7、可靠性和保護機制：所有信息的傳輸按海明距離HD＝４進行。DP從站帶看門狗定時器（Watchdog Timer）。對DP從站的輸入／輸出進行存取保護。DP主站上帶可變定時器的用戶數據傳送監視。

8、設備類型：第二類DP主站（DPM2）是可進行編程．組態．診斷的設備。第一類DP主站（DPM1）是中央可編程控制器，如PLC．PC等。DP從站是帶二進制值或模擬量輸入輸出的驅動器．閥門等。 PROFIBUS-DP電纜推薦產品型號：YR47052（6XV1830-0EH10） PROFIBUS-PA適用于PROFIBUS 的過程自動化。PA將自動化系統和過程控制系統與壓力．濕度和液位變送器等現場設備連接起來，PA可用來替代4－20mA的模擬技術。

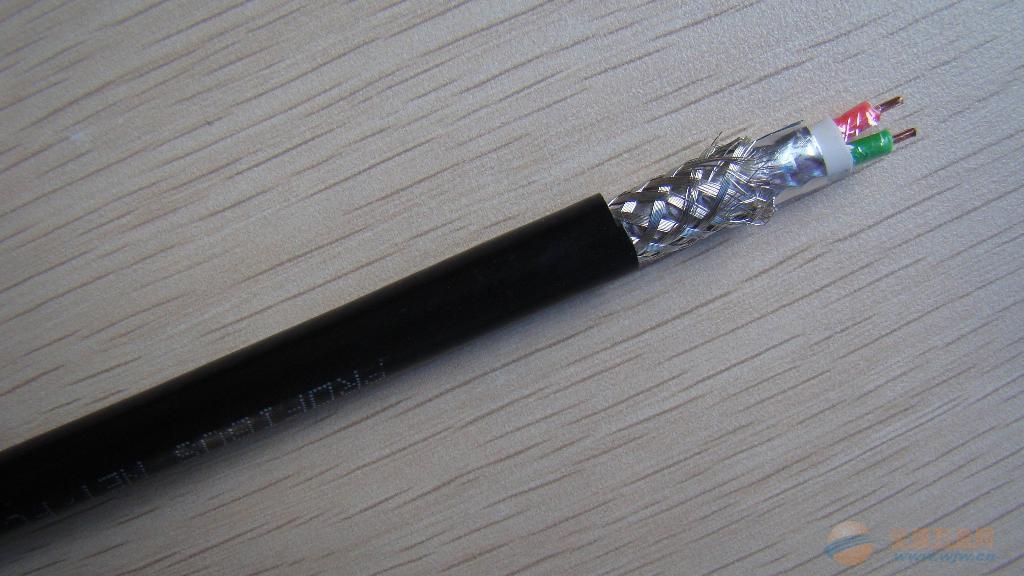

二、PROFIBUS－PA具有如下特性：（PA電纜顏色：黑色）

1、適合過程自動化應用的行規使不同廠家生產的現場設備具有互換性。

2、增加和去除總線站點，即使在本征安全地區也不會影響到其它站。

3、在過程自動化的PROFIBUS－PA段與制造業自動化的PROFIBUS－DP總線段之間通過藕合器連接，并使可實現兩段間的透明通信。

4、 使用與IEC1158－2技術相同的雙絞線完成遠程供電和數據傳送。

5、在潛在的爆炸危險區可使用防爆型“本征安全”或“非本征安全”。 PROFIBUS-PA電纜推薦產品型號：3076F（6XV1830-5EH10）  。

Profibus DP快速連接標準電纜，總線電纜徑向?qū)ΨQ設計，允許采用剝線工具，可以快速、方便的裝配總線連接器。標準總線電纜專門為裝配設計。

【技術指標】

1、實心裸銅線導體，2芯并合成對，芯線紅綠二色。

2、鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，外觀紫色。

3、符合VDE 0472標準；B類試驗（IEC332.1）。

4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。

5、工作參數：單線傳輸最大規格：1000m，加中繼器可延長至10000m

Profibus總線電纜Profibus DP/PA電纜采用實心裸銅線導體作芯線，加厚鋁箔和加密裸金屬絲編織層，屏蔽效果好，PVC外護套。具有良好的信號傳輸性能。
產品規格                定貨號
Profibus DP電纜6XV1830-0EH10
Profibus DP 軟電纜6XV1830-3EH10                                                        Profibus PA 電纜        6XV1 830-5FH10
工業以太網電纜          6XV1 850-0AH10
